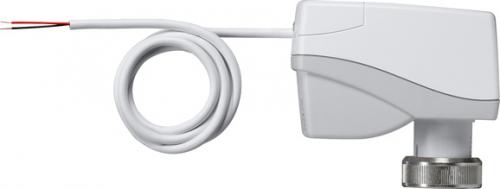

Gira 217600 KNX Сервопривод 3 для регулировки систем отопления или охлаждения

Описание

Резьба М30х1,5 мм.
Интегрированный шинный соединитель. Сервопривод – это пропорциональный привод, который непосредственно (без дополнительного шинного соединителя) встраивается в систему KNX.
Напряжение питания поступает из системы KNX.
Интегрированный датчик температуры.
Встроенный термостат.
Механический индикатор хода клапана.
Автоматическое распознавание хода клапана.
Вход. Он может использоваться в качестве бинарного входа или для подключения внешнего датчика температуры с функциями:
переключение, диммирование, управление жалюзи, в качестве датчика значения диммирования, температурного датчика, дополнительного устройства световой сцены с функцией сохранения или без нее, в качестве дистанционного термодатчика или терморегулятора для подогрева пола.
Функция переключения: наличие двух независимых объектов переключения для каждого входа (возможность параметрирования команд переключения по отдельности), возможность независимой настройки команды при восходящем и нисходящем фронте (ВКЛ, ВЫКЛ, ПЕРЕКЛ, без реакции).
Функция регулировки света: возможны управление с помощью одной и двух поверхностей, настройка времени между регулировкой света и переключением, повтор телеграммы и отправки телеграммы СТОП.
Функция жалюзи: возможность настройки команды при восходящем фронте (без функции, ВВЕРХ, ВНИЗ, ПЕРЕКЛ), возможность параметрирования концепции управления (ШАГ – ДВИЖЕНИЕ – ШАГ или ДВИЖЕНИЕ – ШАГ), возможность настройки времени между кратковременным и долговременным режимом работы (только при концепции ШАГ – ДВИЖЕНИЕ – ШАГ), возможность настройки времени перемещения пластин.
Функция датчика значения: возможность параметрирования фронта (кнопочный выключатель в качестве замыкающего контакта, кнопочный выключатель в качестве размыкающего контакта, выключатель) и значения фронта, возможность изменения значения для датчика значения в случае кнопочного выключателя путем длительного нажатия кнопки.
Дополнительное устройство световой сцены с функцией сохранения или без.
Возможно применение в распределителе отопительного контура.
Защита от заедания клапанов.
Управляющая величина (1 бит или 1 байт).
Циклический контроль управляющей величины.
Объект сообщения об ошибке при сбое привода.
Аварийный режим при помощи внутреннего датчика температуры.
Можно задать 2 принудительных положения или 1 принудительное положение и 1 объект предельного значения.
Можно настроить минимальное и максимальное ограничение управляющей величины.

В базовой комплектации сервопривод подходит к корпусам клапанов компании Heimeier. Для корпусов клапанов других изготовителей применяются адаптеры.

Среда KNX:TP256

Клапан
Подключение:M30 x 1,5 мм
Ход:1,0 мм до 4,2 мм
Усилие для приведения в действие:80 Н до 120 Н

Длина провода
Cоединительный провод :1 м
Длина соединительного провод на линию KNX (действительно в сумме для всех находящихся в линии сервоприводов):макс. 30 м
Двоичный вход/дистанционный датчик:макс. 10 м

Число сервоприводов на линию KNX:макс. 30 шт.

Степень защиты:IP40

Температура окружающего воздуха:от 0°C до 50°C
